Compressor de ar condicionado: um olhar mais atento
Esta descrição geral explica os componentes e as funções de um compressor de placas, comumente utilizado em sistemas de ar condicionado de automóveis.

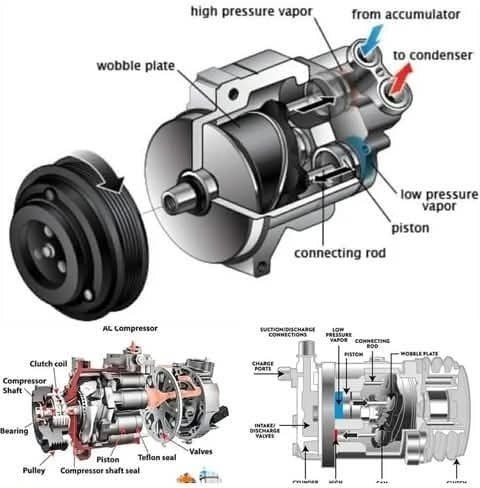

Principais componentes:
Placa de movimentação: controla o movimento do pistão.
Rod de ligação: liga o pistão à placa de oscilação.
Placa de oscilação: transforma o movimento de rotação em movimento do pistão.
Comprime o refrigerante.
Cabeça do cilindro: Abriga o pistão e as válvulas.
Válvulas de admissão/descarga: regulam o fluxo de refrigerante para dentro e para fora.
Portas de carga: permitir a adição de refrigerante.
Vapor de alta/baixa pressão: Representa o refrigerante em estado de vapor.
Conexões de sucção/descarga: ligar o compressor ao sistema de climatização.
Alimenta a placa de oscilação.
Montagem da embreagem: liga ou desliga o compressor.
Acumuladores: armazenam refrigerante líquido.
Tubos de abertura: Controla o fluxo de refrigerante.
Evaporador: absorve calor para arrefecer o ar.
Condensador: Libera o calor do refrigerante para o ambiente.
Compressor AC: A unidade que compreende todos estes componentes.
Como funciona:
1O rotor da câmara gira, movendo a placa de oscilação.
2A placa do swash inclina-se, fazendo com que o pistão comprima o refrigerante.
3O refrigerante de alta pressão comprimido é transportado para o condensador.
4O condensador arrefece o refrigerante liberando calor.
5O refrigerante líquido arrefecido passa através do tubo do orificio.
6No evaporador, o refrigerante absorve o calor, arrefecendo o ar.
7O refrigerante de baixa pressão retorna ao compressor, repetindo o ciclo.
Vantagens dos compressores de placas Swash:
Desempenho eficiente e fiável.
Força de saída ajustável para satisfazer as necessidades de arrefecimento.
Design compacto e leve.
